什么是石墨烯玻璃鳞片底漆？
先问一个扎心的问题：同样是基础设施，为什么内陆厂房10年不锈，海上的钢管桩3年就千疮百孔？（碳钢底材）跨海大桥桥墩也在不断碳化、钢筋裸露、保护层开裂？（混凝土基材）答案很简单：腐蚀环境分三六九等，而你没选对武器。而且，腐蚀的不只是钢材，混凝土也逃不掉。
一、先解析腐蚀环境
根据ISO12944国际标准划分，我们来看一张“腐蚀地狱难度排行表”：
| 腐蚀环境 | 典型部位 | 破坏力来源 |
| 普通大气区 | 内陆厂房、桥梁主梁、混凝土墙面 | 氧气、水分、少量污染物 |
| 工业大气区 | 化工厂、电厂、混凝土池壁 | 酸性气体、工业粉尘 |
| 海洋大气区 | 海上平台上层、风电塔筒上部、混凝土桥塔 | 高浓度氯离子（盐雾）、强紫外线 |
| 潮汐区 | 每天涨潮退潮冲刷的钢桩、混凝土墩 | 干湿交替+盐分渗透+氧气充足 |
| 浪溅区 | 海浪直接拍打的部位 | 干湿交替+机械冲击+高浓度溶解氧+氯离子 |
| 全浸区 | 长期泡在海里的钢桩、混凝土结构 | 海水浸泡+阴极保护（电位剥离） |
| 埋地区 | 地下管道、桩基、混凝土底板 | 土壤中的水、盐、微生物、杂散电流 |
传统涂层在不同环境下的表现：普通大气区：10-15年没问题；工业大气区：5-8年开始粉化、起皮；海洋大气区：3-5年涂层起泡、生锈或混凝土碳化加速；潮汐区：1-2年涂层脱落，混凝土碳化加深，钢筋开始锈蚀；浪溅区：最快半年就开始破坏；全浸区：海水浸泡+阴极保护（电位剥离）涂层被阴极剥离而大面积脱落，埋地区局部腐蚀穿孔、混凝土开裂。
真正让人头疼的，从来不是内陆厂房，而是海上的浪溅区、潮汐区和全浸区——无论是钢结构还是混凝土结构。普通环氧漆能应付大气区，但到了浪溅区、潮汐区、全浸区，就是送人头。你需要的是：既能耐干湿交替、又能抗冲击、还能在阴极保护下不剥离（对钢），同时能牢牢粘住混凝土、抵抗碳化和氯离子渗透的“特种兵”。而这就是DreamCover 152 Gns 石墨烯玻璃鳞片底漆被设计出来的原因——它不仅能用在碳钢上，也适用于混凝土等多种基材。
二、什么是玻璃鳞片底漆？
简单来说，这是一款加了“王炸”添加剂的超级环氧底漆，非常适合浸泡环境。
DreamCover 152 Gns具有优异的屏障性，抗腐蚀能力强、非常适用于严苛腐蚀环境。
它的成分构成：双组份（漆+固化剂）。主体是改性环氧树脂，里面添加了两种关键材料：玻璃鳞片：像无数微小的“玻璃铠甲”层层叠加，形成致密的屏蔽层。石墨烯：目前已知最薄、最坚硬的纳米材料，极大提升涂层的力学性能和防腐效率。

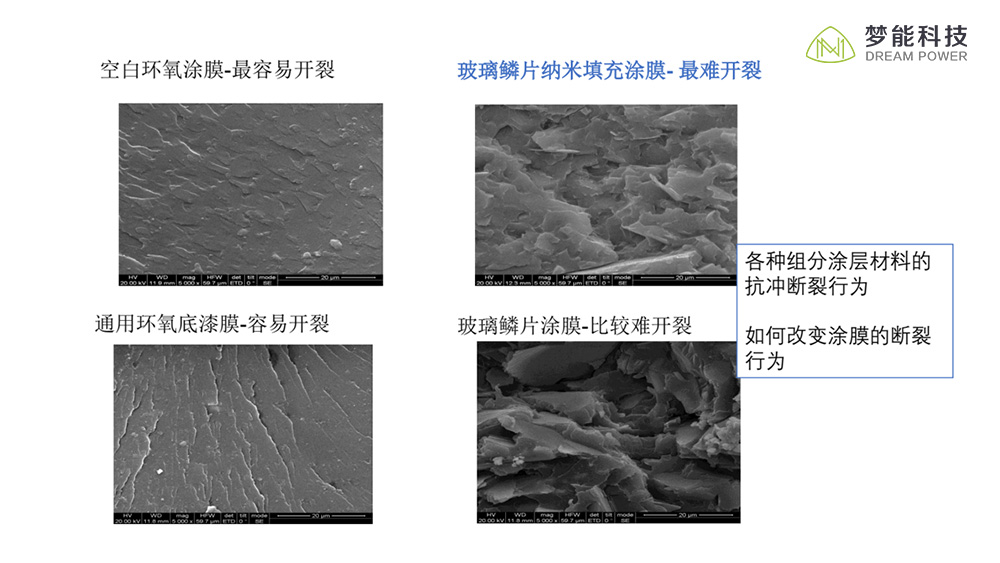

下图为普通环氧漆与石墨烯玻璃鳞片漆硬度的对比图

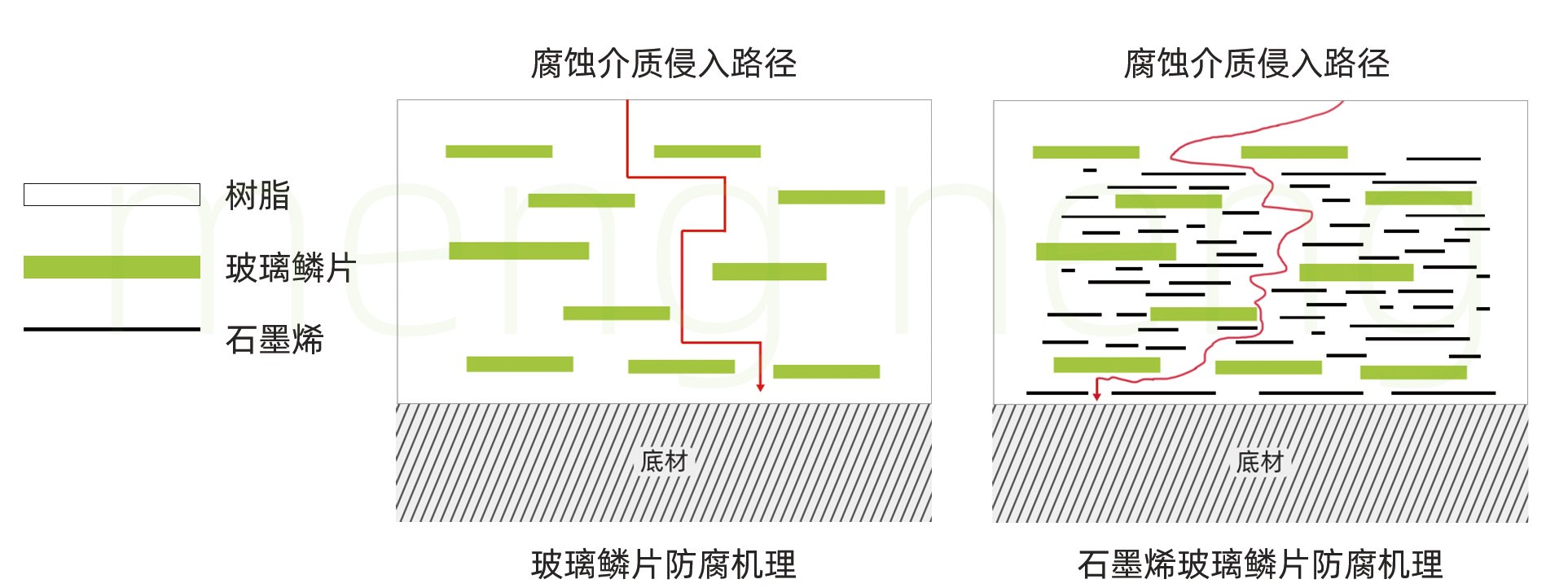

防腐原理（通俗版）：传统油漆像一块“木板”，腐蚀介质（水、氧气、氯离子）总能慢慢渗透。而DreamCover 152 Gns构建的是“迷宫效应”——玻璃鳞片和石墨烯片层在漆膜中平行排列，把腐蚀通道变得九曲十八弯，腐蚀介质走一半就迷路了，根本碰不到基材（无论是钢材还是混凝土）。对混凝土而言，这种高屏蔽性还能有效阻挡二氧化碳和氯离子的渗透，延缓碳化进程，保护钢筋。
| 性能指标 | 数据 | 说明 |
| 体积固体含量 | 85% | 高固含，一度涂膜厚，省料省工 |
| 冲击强度 | ≥50 kg·cm | 耐冲击，搬运安装不怕磕碰 |
| 附着力（拉开法） | 老化前平均16.4 MPa | 对钢材咬合牢固，对混凝土同样高附着力 |
| 附着力（老化后） | 下降仅8% | 4200小时循环老化后依然牢固 |
| 耐循环老化 | 4200小时 通过 | 模拟海洋浪溅区干湿交替、紫外、盐雾复合环境 |
| 耐海水浸泡 | 4200小时 无起泡、无生锈 | 长期泡海水不失效 |
| 耐阴极剥离 | 等效直径≤14mm | 与阴极保护兼容，不剥离（针对钢结构） |
| 划痕腐蚀蔓延 | ≤7.0mm | 涂层破损后不扩散 |

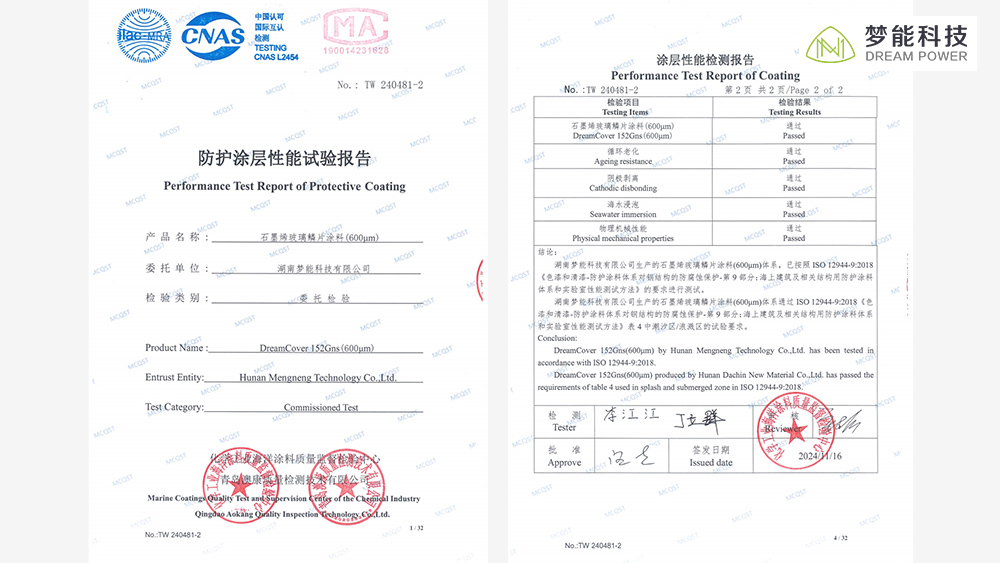

DreamCover 152 Gns已通过青岛澳康质量检测技术有限公司（CNAS认可）的严格测试，依据ISO 12944-9:2018（海上建筑及相关结构防护涂料体系国际标准）：600μm涂层体系：通过潮汐区/浪溅区要求（4200小时循环老化+海水浸泡+阴极剥离）；350μm涂层体系：通过浸没区要求（4200小时海水浸泡+阴极剥离）。
这意味着什么？这款漆不是自己吹出来的，而是经过了国际标准最严苛的4200小时“魔鬼测试”，可以在浪溅区、潮汐区、全浸区长期服役，寿命远超普通防腐漆，可达25年以上。
一句话总结：它既硬又韧（耐冲击）、密不透水（高屏蔽）、经得起海水的长期浸泡和干湿交替，并且有第三方报告为证。钢材、混凝土、老化涂层表面，它都能牢牢抓住。
三、推荐用在哪些地方？
这款漆不是给普通环境用的，它是工业重防腐的“特种兵”。最适合以下场景：

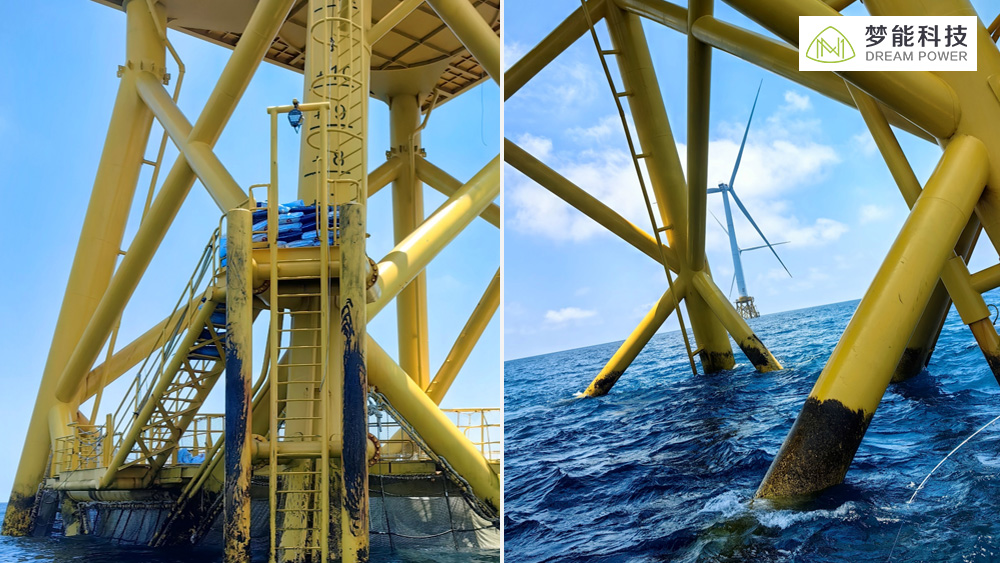

海上巨无霸：海工钢管桩、导管架、海上风电塔筒。尤其是浪溅区（海水冲刷、干湿交替最剧烈的部位），是它的主战场。
难处理的旧设备：现场无法进行彻底喷砂除锈的桥梁、储罐外壁、老旧涂层表面。它宽容度极高，能牢牢“抓住”不太理想的表面。
水下浸没区：长期泡在海水或淡水中的钢结构，需要极强的长期耐水性和阴极保护兼容性。

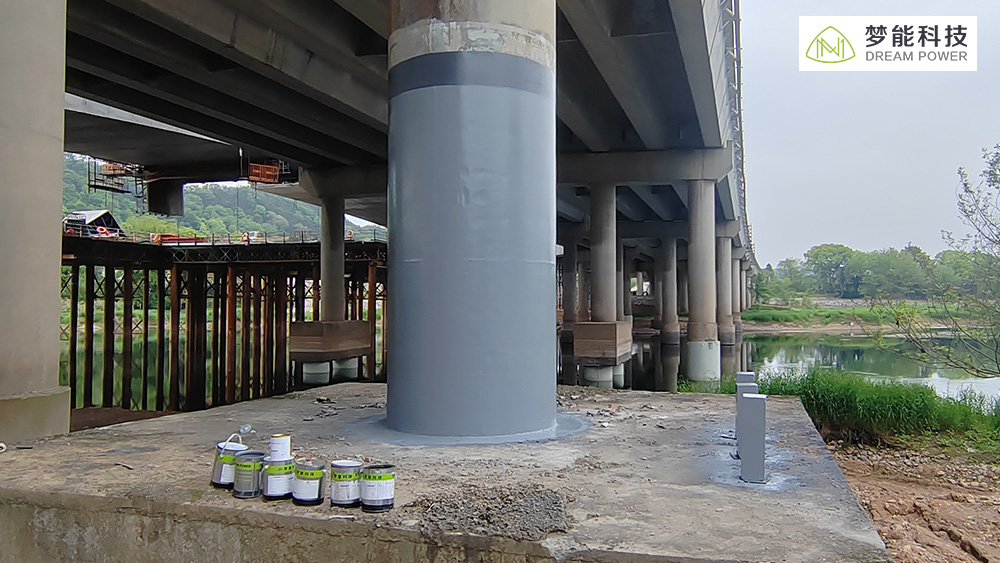

混凝土结构：码头墩台、桥梁桥墩、海工混凝土平台、污水处理池等。它能有效阻挡二氧化碳和氯离子渗入，延缓碳化过程，保护钢筋不被锈蚀，延长混凝土结构寿命。
四、常规配套
方案A：单道涂层系统（经济高效型）浸没环境
| 道数 | 产品名称 | 膜厚 |
| 第一道 | DreamCover 152 Gns 石墨烯玻璃鳞片底漆 | 400μm |
| 第二道 | DreamCover 152 Gns 石墨烯玻璃鳞片底漆 | 400μm |
| 总膜厚 | 800μm |
适用：混凝土桥墩、码头、污水处理池等
方案B：混凝土专用配套
| 道数 | 产品名称 | 膜厚 |
| 第一道 | DreamCover Clear 600 混凝土封闭剂 | 30μm |
| 第二道 | DreamCover 152 Gns 石墨烯玻璃鳞片底漆 | 600μm |
| 第三道 | 聚氨酯面漆 DreamDur 550 | 80μm |
| 总膜厚 | 710μm |
适用：浪溅区跨海桥墩等
总结一下
DreamCover 152 Gns 石墨烯玻璃鳞片底漆，就是为严苛腐蚀环境和浸泡环境而生的特种涂料。
它不是普通环氧漆：普通漆在浪溅区、潮汐区、全浸区撑不过两三年，它能在这些“地狱难度”环境下长期服役。
它有硬核数据支撑：通过ISO 12944-9:2018认证，4200小时循环老化、海水浸泡、阴极剥离全部通过——这不是实验室噱头，是真实可查的第三方报告。
它不怕浸泡：无论是海水全浸区还是淡水浸泡环境，它的高屏蔽性和耐水性都能确保涂层不起泡、不脱落。
它不怕干湿交替：浪溅区、潮汐区每天涨退潮的反复折腾，
它靠“迷宫效应”牢牢守住。它不挑基材：碳钢、混凝土、老化涂层表面，都能牢牢附着。它不挑施工条件：0℃以下也能施工，高固含（85%）一度厚涂省工省料。
一句话：如果你面对的是浪溅区、潮汐区、全浸区、污水池、化学品储罐等严苛腐蚀或长期浸泡环境，DreamCover 152 Gns 石墨烯玻璃鳞片底漆就是你的最佳选择。
