目前国家对环保问题非常重视，由于热镀锌在施工过程中产生了大量的污物，国家对热镀锌的打压也是很明显的。而且随着建筑结构和机械设备使用的时候越来越长，大量的构件和零部件出现了表面防护镀层的破损和锈蚀等现象，极端情况下可能会造成重大的经济损失和人员伤亡。在这种局面下冷镀锌作为一种有效的镀层修复和防腐手段，因其耐腐蚀效果好，施工便捷，性价比高，得到大家的关注。

一、梦能冷镀防腐原理

梦能冷镀锌采用采用的锌原料纯度高达99.995％的涂料，采用高压无气喷涂的方式将涂料喷抹在材料表面，干燥漆膜中高纯锌含量达96％以上。，因此干膜不仅具有物理品比作用，而且还具有与热镀锌类似的阴极保护，防腐蚀能力优于一般涂料。

二、实验数据

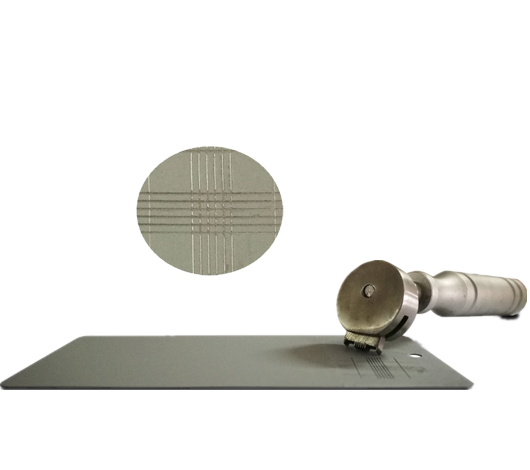

1、划格实验

从图可以看出，试件划格处边角平锐，无脱落，说明涂层附着力满足要求。

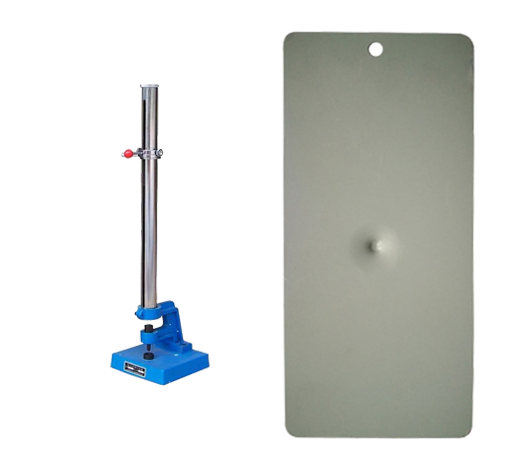

2、耐冲击实验

达到50CM.Kg。漆膜不开裂，不脱落，

3、拉拔试验

附着力大于5MPa，大于国家标准值

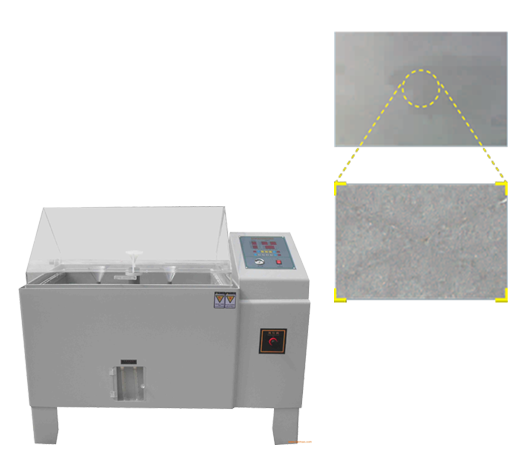

4、耐盐雾实验

耐盐雾性是检测涂料耐腐蚀的重要指标，经过大量的实验，我们发现涂膜镀锌盐雾试验不同与一般的有机涂膜，通常在实验300~500小时会出现起泡现象，随着时间的推移，气泡会自动消失，直至3000小时以后才会出现红色锈蚀。我们认为这与冷镀锌干膜的特性相关，属于正常现象，结合GB/T1771-2007以及HG/T1771-2007等相关标准的规定该产品耐盐雾试验可判定为3000小时以上。从盐雾实验可以看出，冷镀锌的干膜具有良好的防腐蚀能力。
