一、工厂车间地坪设计要求

工厂车间地坪漆具有高强度、耐磨损、美观的地板，具有无接缝、质地坚实、耐药品性佳、防腐、防尘、保养方便、维护费用低廉等优点。可根据不同的用途要求设计多种方案， 如薄层涂装、1－5mm厚的自流平地面、防滑耐磨涂装、砂浆型涂装、防静电、防腐蚀涂装等。所以广泛用于厂房、机房、仓库、实验室、病房、手术室、车间等。

1.1、引用标准

《GB 50212－2002 建筑防腐蚀工程施工及验收规范》

《GB 50204-2002 混凝土结构工程施工质量验收规范》

《J115-2001 回弹法检测混凝土抗压强度技术规程》

《SSPC SP13/NACE No.6 混凝土表面处理》

《ISO2808 涂膜厚度测量》

二、混凝土表面要求及处理

2.1 结构强度

对混凝土本身的结构强度，需要符合业主规格书的有关要求。通常的要求是用回弹仪测定抗压强度，基层的抗压强度应不低于25N/mm2（3500psi）。

2.2 硬化期

混凝土结构在20℃，相对湿度65%的情况下，至少需要28天的硬化期。

2.3 含水量

测定含水量有几种方法，要求不超过5%，才适宜进行表面涂装。使用ELCOMETER 118可以测得实际含水量的数值，该方法为必须检测项目， ASTM4263薄膜测试法，取10μm厚，45cm×45cm透明聚乙烯薄膜平放在混凝土表面，用胶带纸密封四边。16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。

2.4 平整度

混凝土表面平整度：2m靠尺高差≤±2mm

2.5 粘接强度

混凝土表面粘接强度：≥1.5Mpa

2.6 施工环境要求

施工作业面不能有交叉施工存在；施工作业面须有具备基本防风防雨条件 ，施工期间相对湿度须低于75%、露点温度高于3度、基面温度高于10度。 注：当施工现场达不到上述条件时应根据现场情况停止施工并工期顺延。

2.7 表面清洁

表面清洁建议使用真空吸尘器进行表面清洁，这样可以达到最洁净的表面创造最佳的涂层附着力。

2.8 缺陷修补

经过动力工具打磨表面处理后的混凝土基层会暴露其隐蔽的深层缺陷，所有混凝土预留空洞或其它粗孔洞均用双组分无溶剂的环氧树脂涂料与水洗级、高纯度的级配石英砂的混合砂浆进行填补，环氧树脂涂料与水洗级、高纯度的级配石英砂的混合砂浆不仅可以修补基层的表面的空洞，其不但具有优异的粘结性能，其与石英砂的混合砂浆还具有极高的强度，可给后续涂层提供极佳的粘结界面；

三、工厂车间环氧地坪涂料配套

梦能牌涂料系统的主要特点：亚光、低噪音、高度防腐、耐磨、耐冲击、防尘、美观。

3.1 梦能牌无溶剂环氧封闭底漆

无论混凝土的质量如何好，微孔总是存在的。为了封闭住这些微孔，堵住腐蚀介质的渗透，就必须使用封闭层进行打底。由于新浇的混凝土呈高碱性，封闭层须有着很好的抗碱性能。无溶剂环氧地坪封闭底漆Dreamfloor Sealer是混凝土表面专用封闭漆，可以起到以下作用：黏结混凝土表面的粉尘、渗透封闭混凝土表面、加固混凝土表层使其更为致密、为后道涂层创造良好基层。

3.2 梦能牌环氧砂浆层

梦能牌环氧砂浆层是双组分环氧树脂涂料与水洗级、高纯度的级配石英砂的混合砂浆，不仅可以修补基层的表面缺陷，具有优异的粘结性能，其与石英砂的混合砂浆具有极高的强度，可给后续涂层提供极佳的粘结界面。

3.3 梦能牌环氧腻子层

梦能牌环氧腻子层是双组分环氧树脂涂料与高纯度的级配石英粉的混合腻子层，可以修补环氧砂浆层的表面缺陷，具有优异的粘结性能，可给后续涂层提供极佳的光滑界面。

3.4 梦能牌环氧耐磨面漆

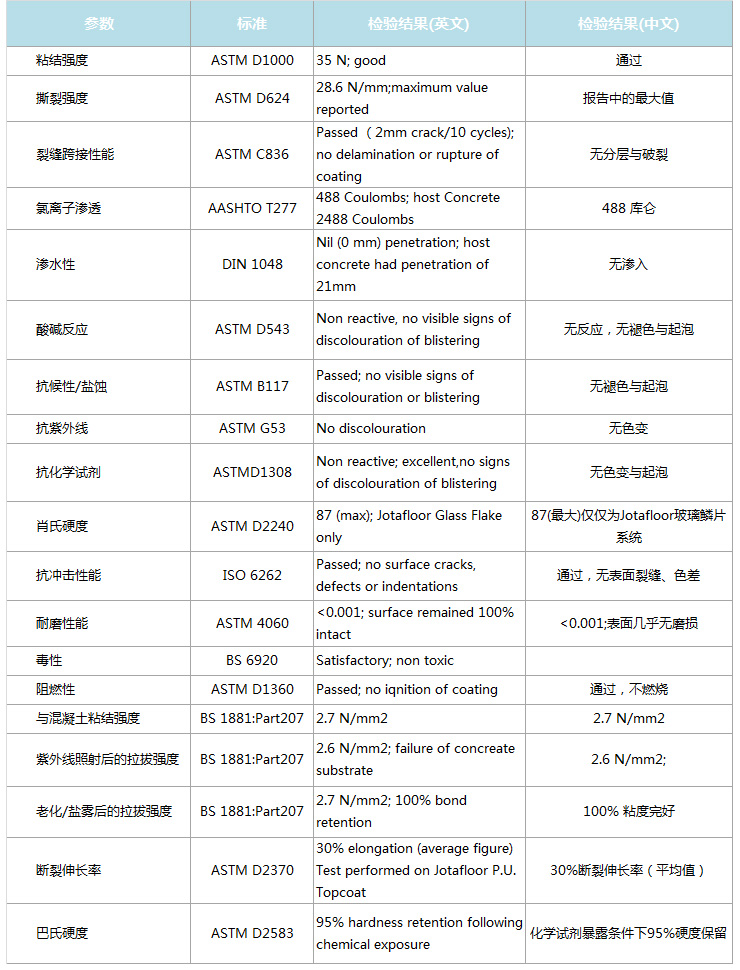

梦能牌环氧耐磨面漆是一种双组份的环氧地坪涂料，具有良好的耐化学腐蚀性、耐磨性及持久性，有多种颜色可供选择，广泛应用于有无尘、耐磨和美观舒适要求的仓库、车间、车库及产区域。同时，梦能牌环氧耐磨面漆还有着良好的耐碱、耐化学品性能，与底材附着力强，体积固体分80%，可以一次喷涂500um以上，具有良好的抗渗透性。其性能如下

四、涂料使用说明

4.1施工方法

刮涂、滚涂相结合

4.2 施工参数

涂料分两个包装，记着一定要按比例混合一套涂料，一套涂料混合好后，必须在规定的混合使用寿命内用完。先使用机械搅拌器搅拌基料A组分，把全部的固化剂倒入基料中，机械搅拌均匀。

4.3 熟化时间

双组份混合后，要放置熟化一定时间后才能使用。

4.4 混合使用时间

如果超过规定的混合使用时间，涂料将不可以再使用。

4.5 干燥和重涂

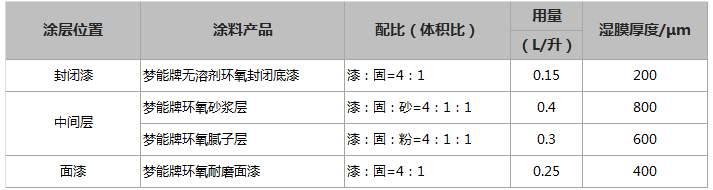

各涂层间的干燥重涂间隔（23℃）如下，其他温度下的重涂间隔见产品说明书：

五、施工步骤

基层研磨处理→清洁吸尘→修补预留空洞、粗孔洞及裂缝→刮涂环氧地坪封闭漆→打磨平整→清理浮砂、吸尘→中层施工→滚涂面层施工→现场清洁整理→成品固化养护→一周后完全固化

5.1 漆膜厚度的控制

混凝土结构表面的漆膜厚度控制与钢材表面有所不同，常用的干膜和测厚仪并不能起到作用。并且，由于混凝土表面也不象钢材表面一样平整光滑，湿膜测厚仪也不能有效地进行漆膜厚度的测量。

5.2 漆膜厚度的检测

试板法也是较为简单易行的方法，即在喷涂施工时，选取典型位置，用胶带贴上若干试板，施工完毕后，在试板上测量干膜厚度，即可知道实际的漆膜厚度。
