一、丙烯酸聚氨酯面漆

双组份丙烯酸聚氨酯涂料，是由羟基丙烯酸树脂、优质颜料及耐黄变异氰酸酯固化剂组成。

1、特性

具有优异的耐强酸、强碱、无机盐、耐水、耐老化、耐臭氧等特点，抗冲击，装饰性好，耐候性极佳。

2、用途

适用于重污染环境下对涂层耐久性要求较高的钢结构表面涂装，适合多种环境，包括海上设施、化工和石化厂、桥梁、纸浆厂与造纸厂、发电厂等。

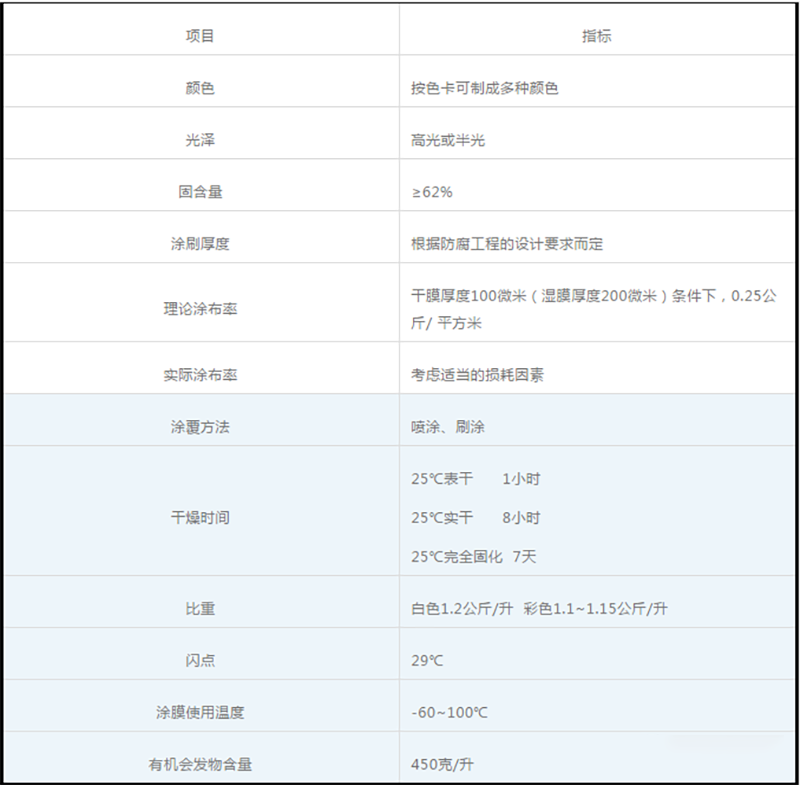

3、涂装数据

4、表面处理

所有新涂覆的表面均应清洁、干燥、无污染。涂覆之前，所有表面均应根据ISO8504;2000标准进行判定和处理。正式施工前应进行小面积试验。

5、预涂底漆的表面

双组份丙烯酸聚氨酯涂料必须涂覆于推荐的防锈漆之上，底漆表面应该干燥、无污染，且必须在规定的涂覆时间间隔内进行涂覆。

剥落和损伤的区域应该加以处理，达到规定的标准，且在涂覆之前先对这些部位补涂底漆。

6、产品特性

光泽度和表面光洁程度取决于涂覆方式，尽可能避免多种涂覆方法混用，采用传统式空气喷涂法可以获得最佳的光泽和外观。

采用刷涂和辊涂时，以及使用某些颜色时，可能需要涂覆两道才能保证颜色一致，用双组份丙烯酸聚氨酯涂料涂覆与深色底漆时，最好在双组份丙烯酸聚氨酯涂料下面先涂一层颜色相容的中间漆或防腐漆。

风化或老化后重涂时，务必彻底处理原有涂层，去除表面的污染物，如油脂、盐晶、道路烟尘等，然后在重涂双组份丙烯酸聚氨酯涂料。

涂覆于老化的涂层之上时涂层间附着力有所下降，必须对老化的涂层进行处理。

本产品必须用推荐使用的专用稀释剂稀释，如果使用其它稀释剂，尤其是含乙醇的稀释剂，会严重影响涂层的固化机制。

环境温度若低于5℃，不推荐涂覆。

在封闭空间内使用双组份丙烯酸聚氨酯涂料时，必须确保良好的通风。

涂覆过程中或刚刚涂覆完表面就发生水汽冷凝，会使表面失去光泽，膜质变差。因此所有的漆料应密封贮存于干燥处，使用过程中不可带入水分。

未完全固化时碰到积水会导致变色，深色和低温条件下尤其如此。本产品不适用于水下。

二、梦能科技

梦能科技是一家致力于涂料的销售、方案设计、涂装施工为一体的科技公司，梦能科技专长于EMI行业、工业装备制造、桥梁钢结构、石油石化、特种气体行业、火电、风电、水电能源行业等重防腐领域。梦能科技为广大用户提供全方位的服务，包括在设计阶段向您推荐合理的油漆配套方案，在合作当中提供高质量的产品和高水平的施工服务以及完善的现场施工技术指导与优质的售后服务。
