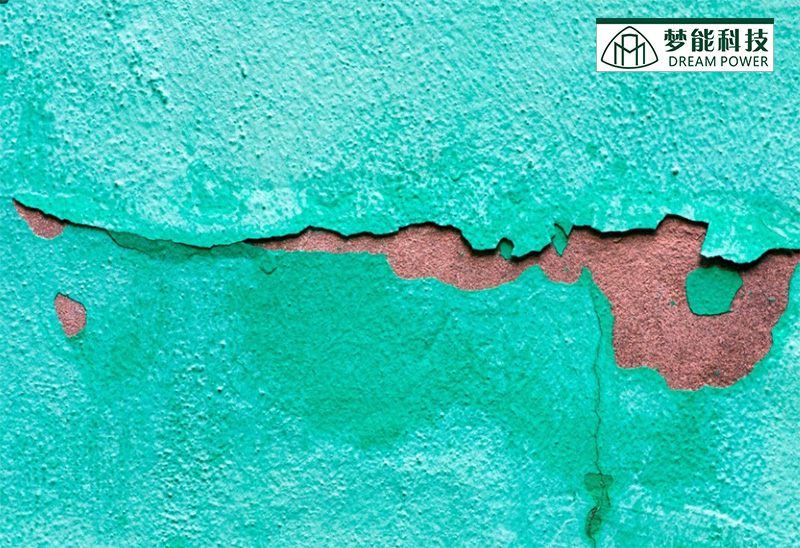

在众多防腐产品中无论是产品的性能还是价格均属于中等，一般用于防腐要求较高或者装饰性较高的领域，如果和其它产品配套使用的话，防腐年限可达到在5-8年，另外，在选择配套用漆一定要注意涂层之间的兼容性，以免出现漆膜开裂现象，对于开裂现象我们将从底材处理、施工技术、施工温度三方面进行分析。

一、底材处理

丙烯酸漆用在户外墙面或者是地面的时候都要求地面具有很好的附着力，如果出现漆膜开裂现象，我们可以从以下几点进行分析：

（1）底材表面没有处理干净，仍有灰尘、污渍的存在

（2）表面疏松都会影响油漆的附着力，导致漆膜开裂。

（3）如果墙面本身存在裂缝，没有进行处理，施工后也会造成丙烯酸漆开裂。

解决方法：对底面的处理一定要符合施工要求，确保基材表面无污染物的存在，并对水泥地面或者墙面打磨平整，裂缝、空洞都要填补完整，使用腻子层或者环氧封闭底漆提高底材的强度和附着力。

二、施工技术

对于施工经验不足的人员，在实际的涂装过程中对漆膜厚度和施工间隔没有把握好，漆膜过厚和施工间隔过短都会导致漆层表面干燥而内部没有干燥，内部干燥时就会使面漆发皱开裂。

解决方法：寻找施工经验比较丰富的施工人员，在施工时要根据具体情况选择合适的漆膜厚度，底漆施工完毕后一定要等油漆表干后再进行下一道油漆的施工，接下来了解一下常见防腐漆的涂刷厚度：

（1）环氧类防腐漆根据使用场合不同涂刷厚度也不同，直接涂刷厚度一般为50um，作为底漆无气涂刷厚度一般为60um、当用在车间底漆时，一般一道涂刷要达到25um。

（2）丙烯酸漆一般涂刷两道，干膜厚度基本上在40um-50um之间。

（3）聚氨酯防腐漆厚度根据需求要控制在15um-100um之间。

（4）过氯乙烯防腐漆根据喷涂方法漆膜厚度不同，手工刷涂一道为55um，喷涂为60um。

（5）氯化橡胶类可以采用无空气喷涂和涂刷或辊涂，一般干膜厚度在35um左右。

（6）高氯化聚乙烯防腐漆作为面漆时干膜厚度在30um-35um之间，作为中间漆时涂刷干膜厚度在45um-50um之间。

三、施工温度

油漆会受到底材温度的影响，温度过高导致稀释剂挥发过快，从而造成漆膜开裂。所以施工时尽量避免在室外高温天气下施工。

当丙烯酸漆开裂后，一般要根据开裂范围大小来确定修补方法，如果范围比较小，可以用打磨掉裂缝重新修补。如果范围过大，就要将旧漆膜全部清理掉，重新喷涂。

四、梦能科技

梦能科技是一家致力于涂料的销售、方案设计、涂装施工为一体的科技公司，梦能科技专长于EMI行业、工业装备制造、桥梁钢结构、石油石化、特种气体行业、火电、风电、水电能源行业等重防腐领域。梦能科技为广大用户提供全方位的服务，包括在设计阶段向您推荐合理的油漆配套方案，在合作当中提供高质量的产品和高水平的施工服务以及完善的现场施工技术指导与优质的售后服务。
