涂料发挥作用的前提是涂膜能牢固地附着在物体表面上，因此附着力大小是衡量涂料性能的一项重要指标。

油漆附着力是指油 漆膜与被涂物表面之间或涂层之间相互结合的能力。不同涂料产品的附着力测试方法及指标要求不尽相同。同时在实际测试过程中，同一种涂料产品选择不同测试方法或使用不同测试设备会得出截然不同的测试结果，并且由于附着力测试结果有多种表示方法，各种表示方法之间亦无关联对比性，这些都易在实际操作过程中给涂料工作者带来困惑，也不利于涂料产品之间的性能比较。研究采用几种常见的附着力测试方法，如划格法、划叉法、划圈法、拉开法等测试两种不同涂层的附着力，通过对测试结果进行比较分析，为涂层附着力测试方法的选择提供参考。

现行附着力测试方法主要有ASTM D 4541—2009 《采用便携式附着力测试仪进行拉脱试验的标准试验方法》(便携式拉开法）、ASTM D3359—2009《通过胶带试验测定附着力》（划叉法）、GB/T 5210—2006《色漆和清漆拉开法附着力试验》（等同采用ISO 4624—2002《色漆和清漆拉开法附着力测试》)（拉开法）、GB/T 1720—1979《漆膜附着力测定法》(划圈法）、GB/T 9286—1998《色漆和清漆漆膜的划格试 验》（等同采用ISO 2409—1992《色漆和清漆交叉切割实验》)（划格法)。

拉开法

拉开法是通过胶黏剂将试板或试柱上的涂层面与另一个试柱上的涂层相黏结，通过液压或机械方法测定涂层垂直向上的应力大小，并以测得的单位面积的拉力大小表示涂层附着力。表示方法为F=G/S，式中 F为附着力，单位为MPa；G为涂层破坏时的力，单位 为N；S为试柱面积，单位为cm2。拉开法测试时，试柱直径一般为20 mm或14 mm，拉开速度≤ 1 MPa/s。 此种方法可以测定单涂层体系或多涂层体系的附着力，结果以数值和涂层破坏形式相结合表示，通过分析结果数值和涂层的破坏形式，可以判断涂层体系中各道涂层的附着力差异。

划格法

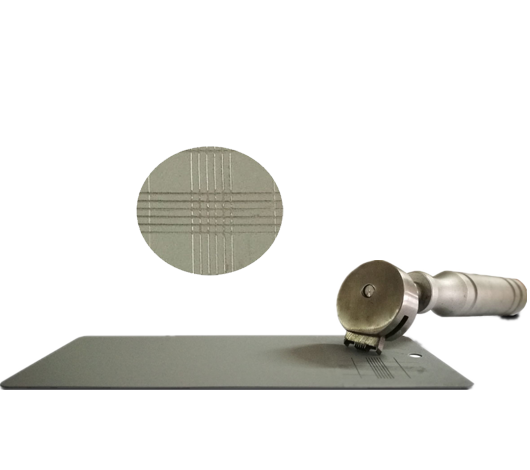

划格法是采用切割刀具以直角网格图形切割涂层穿透至底材来评定涂层从底材上脱离的抗性的一种试验方法，其结果评价方法通过涂层脱离面积来评定，切割的间距取决于涂层厚度和底材类型。

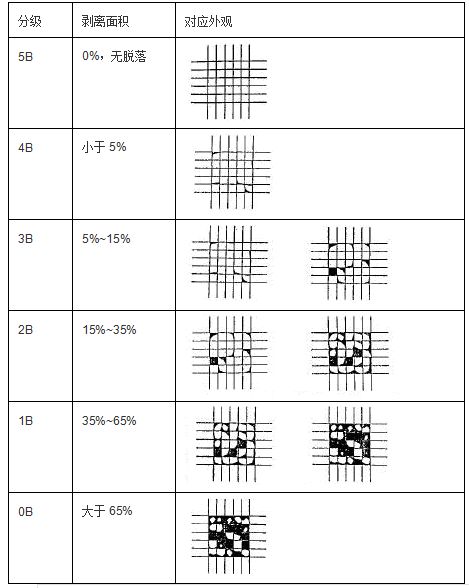

划格法判断标准:

划圈法

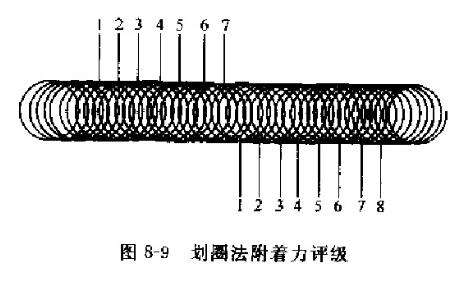

划圈法是采用尖角唱针穿透至底材的前提下，施以一定荷重，在以一定的回转直径划圈的同时匀速运动，根据划圈对漆膜的破坏面积来对附着力结果进行评价的方法。划圈法结果评价方法为：以样板上划痕的上侧为检查目标，依次标出1、2、3、4、 5、6、7共7个部位，相应分为7个等级。按顺序检查各部位漆膜的完整程度，如某一部位的格子有70%以上完好，则认定该部位是完好的，否则应认定为损坏。

划叉法、划格法与划圈法都属于间接附着力测试方法，无法直接读出附着力的实际数值，但能发现涂层在外力作用下的破坏情况，这三种方法除了对漆膜厚度要求有所区别之外，其测试过程及结果评价方法类似。由于划圈法附着力测试仪的工作原理的特殊性及体积较大，只能在实验室内使用。而划格法、 划叉法的设备体积小，易携带且操作简便，适合于在工程现场进行涂装质量检测。
