2.8. 表面处理:抛丸处理
利用离心力使用高速旋转的叶轮把磨料抛出进行表面清理从19 世纪60 年代就有了,到20 世纪20 年代开始正式应用,现在已经在涂装作业表面处理中得到了广泛的使用。常常混合作使用钢丸、钢砂和钢丝段,作为清理用磨料。
抛丸流水线有两种形式,一种是仅用于抛丸除锈,然后钢材用吊车吊运到专门的喷涂地点进行涂装施工。另一种为抛丸和喷漆一体化的流水线作业,抛丸结束后,立即转入喷漆,再通过烘干后,将喷涂完毕的钢材吊运到堆场。这种流水线作业,常用于钢板的车间预处理和车间底漆的施工,和不太复杂的钢结构和快干型底漆的施工。
钢材预处理流水线技术参数 (湖南泰富重工预处理流水线) | ||
---|---|---|
钢板 | 厚度 | 6-40mm |
长度 | 5000-8000mm | |
宽度 | 1500-3000mm | |
型钢(角钢、槽钢、工字钢) | 最大槽钢断面 | 400×104mm |
最大工字钢断面 | 400×146mm | |
长度 | 5000-12000mm | |
抛丸除锈质量 | 钢材表面清洁度 | Sa 2.5 |
表面粗糙度 | 40-100 微米 | |
漆膜厚度(干膜) | 25±10 微米 | |
速度 | 速度范围(变频无极调速) | V=1-6m/min |
钢板在B级原始状态 | Vmax=3m/min | |
型钢在B级原始状态下 | Vmax=2m/min | |
设备总功率 | 613.2kw |
![]() |
![]() |

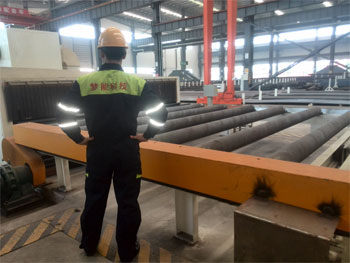

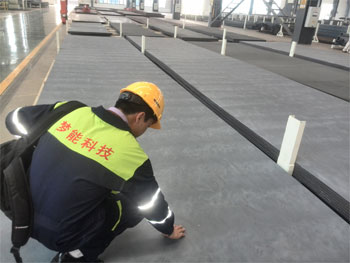

泰富重工车间底漆施工现场一 | 泰富重工车间底漆施工现场二 |
