环氧云铁中间漆膜柔韧性检测标准
一、什么是环氧云铁中间漆膜柔韧性定义
漆膜随底材一起变形而不发生损坏的能力，称为柔韧性；涂料的柔韧性与所用的树脂种类、分子量、油度、颜基比等有关，也与涂层变形的时间和速度有关；漆膜柔韧性是衡量涂料性能的重要指标之一，对涂料品种的选择和应用具有很大的参考价值，例如：漆膜在外力作用下很容易拉长，但在除去外力以后，漆膜又没有明显的收缩，像这类塑性涂料是不适合涂刷在经常受膨胀、压缩等材料和设备上；否则漆膜就会出现起皱、龟裂、脱落等现象；将失去涂刷涂料的意义。
二、环氧云铁中间漆柔韧性测定标准
1、《GB/T 1731-93 漆膜柔初性测定法》
2、《GB/T 6742-86 漆膜弯曲试验(圆柱轴)》
3、《GB/T 11185-89 漆膜弯曲试验(锥形轴)》
三、环氧云铁中间漆柔韧测定方法介绍
1、《GB/T1731-93漆膜柔韧性测定法》：
- A-测试原理：通过将环氧云铁中间漆漆膜连同前道涂层及底材一起受力变形，检査其破裂伸长情况，其中也包括了漆膜与底材的界面作用；

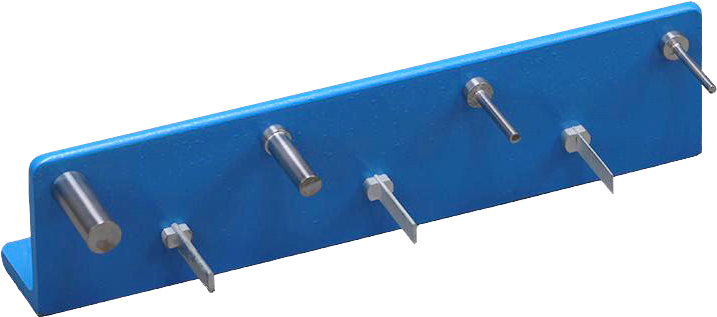

- B-材料和仪器设备：柔韧性测定仪 QTX 型漆膜弹性测定器,由不同的6根铜制轴棒组成，每个轴棒长度35mm，曲率半径分别为0.5mm、1mm、1.5mm、2mm、2.5mm、5mm、7.5mm。马口铁板: 1.20mmx25mmx(0.2~0.3 )mm；
- C-操作要点：将漆膜面朝上，用双手将涂漆样板紧压在所需直径的轴棒上，在(2-3)s内绕棒弯曲，弯曲后两拇指应对称于轴棒的中心线；
- D-结果判定: 用目视或4倍放大镜观察漆膜有无网纹、裂纹及剥落等破坏现象，以样板在不同直径的轴棒上弯曲而不引起漆膜破坏的最小轴棒直径表示该漆膜的柔韧性；
- E-注意事项：样板应紧压于轴棒上；弯曲动作应在(2~3)s内完成；弯曲时两拇指用力应均匀。
2、《GB/T6742-86 漆膜弯曲试验(圆柱轴)》：
- A-测试原理：通过将环氧云铁中间漆漆膜连同前道涂层及底材一起受力变形，检査其破裂伸长情况，其中也包括了漆膜与底材的界面作用；

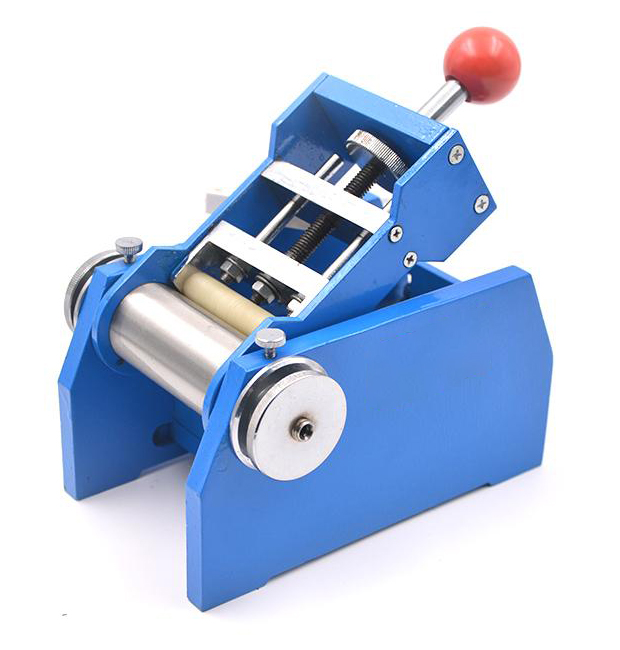

- B-材料和仪器设备：圆柱弯曲仪适用于0.3mm厚度以下的试板，轴棒直径分别为2mm、3mm、8mm、10mm、12mm、16mm、20mm、25mm、32mm；马口铁板: 120mmx50mmx(0.2-0.3)mm；
- C-操作要点：将样板插入仪器中，并使涂漆面朝座板；在(1-2)s内平稳而不突然地合上仪器，使样板在轴上转180°，弯曲后不将样板取出；
- D-结果表示：用目视或10倍放大镜观察漆膜是否开裂或从底板上剥高(不计高板边小于1()mm的涂层);记录最先使涂膜井裂或剥离的轴径，如果最小直径的轴也不使涂膜破坏，则记录该涂膜在最小直径的轴上弯曲时亦无破坏；
- E-注意事项：底材应平整、无扭曲，无可见的皱纹或裂纹；制板如采用刷涂法，涂刷方向应平行于板的长边；弯曲动作应在(1~2)s内完成；应避免不正确的操作而引起样板温度升高。
3、《GB/11185-89 漆膜弯曲试验(锥形轴)》:
- A-测试原理：通过将环氧云铁中间漆漆膜连同前道涂层及底材一起受力变形，检査其破裂伸长情况，其中也包括了漆膜与底材的界面作用；
- B-材料和仪器设备：弯曲试验仪中心轴为圆柱体，小端直径3.2mn，大端直径38mm，整个锻体长203mm；钢板、马口铁板和铝板: 180mmx100mm，最大厚度0.8nm；
- C-操作要点：在距试板短边20mm处，平行地将试板切透，将试板漆膜面朝拉杆描入，使其一个短边与轴的小端相接触；将试板央住后，用拉杆均匀平稳地弯曲试板，使其在(2-3)s内绕轴180°；记录与轴小端相距最远的試板开裂处，然后取出试板；
- D-结果表示：用目视或10倍放大镜观察漆膜从试板上开製或脱落的情况，沿着试板量出从軸小端处到开裂处的距离以cm计；测定三次，取其平均值结果精确到厘米；
- E-注意事项：底材应平整、无扭曲,无可见的皱纹或製纹；弯曲动作应在(2-3)s内完成；应避免不正确的操作而引起样板温度升高。
四、环氧云铁中间漆配套
| 道数 | 产品名称 | 膜厚 |
|---|---|---|
| 底漆 | 环氧富锌底漆 DreamZinc 80 SZ 查看 | 80 |
| 中间漆 | 环氧云铁中间漆 DreamCover 150 SZ查看 | 100 |
| 面漆 | 聚氨酯面漆 DreamDur 550 SZ查看 | 60 |
| 总膜厚 | 240 | |
1、前道涂层：环氧富锌底漆、无机硅酸锌底漆 、低表面处理底漆、环氧底漆、环氧磷酸锌底漆等；
2、后道涂层：环氧面漆、聚氨酯面漆、氟碳面漆、聚硅氧烷面漆等；
3、稀释剂：环氧漆专用稀释剂；
