一、聚氨脂面漆柔韧性测定方法

1.1、定义

聚氨脂面漆漆膜随底材一起变形而不发生损坏的能力，称为柔韧性。

1.2、相关标准

GB/T 1731-93 《漆膜柔韧性测定法》

GB/T 6742-86 《漆膜弯曲试验（圆柱轴）》

GB/T 11185-89《漆膜弯曲试验（锥形轴）》

1.3、测试条件

1）试板应平整，没有变形，表面应无任何可见的隆起部分或裂纹；

2）除非另有规定，应在温度23±2℃和相对湿度50%±5%的条件下进行测试；

二、GB/T 1731-93 《漆膜柔韧性测定法》

2.1、检测原理

通过将聚氨脂面漆漆膜连同底材一起受力变形，检查其破裂伸长情况，其中也包括了涂膜与底材的界面作用。

2.2、材料和仪器设备

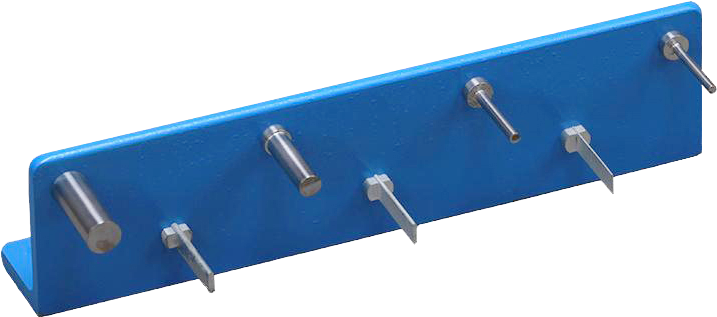

柔韧性测定仪：QTX型漆膜弹性测定器

由粗细不同的7根钢制轴棒组成，每个轴棒长度35mm，曲率半径分别为0.5mm、1mm、1.5mm、2mm、2.5mm、5mm、7.5mm。

马口铁板：120mm×25mm×（0.2～0.3）mm

4倍放大镜

2.3、操作要点

将漆膜面朝上，用双手将涂漆样板紧压在所需直径的轴棒上，在（2～3）s内绕棒弯曲，弯曲后两拇指应对称于轴棒的中心线。

2.4 结果判定

用目视或4倍放大镜观察漆膜有无网纹、裂纹及剥落等破坏现象，以样板在不同直径的轴棒上弯曲而不引起漆膜破坏的最小轴棒直径表示该漆膜的柔韧性。

三、GB/T 6742-86 《漆膜弯曲试验（圆柱轴）》

3.1、检测原理

通过将漆膜连同底材一起受力变形，检查其破裂伸长情况，其中也包括了涂膜与底材的界面作用。

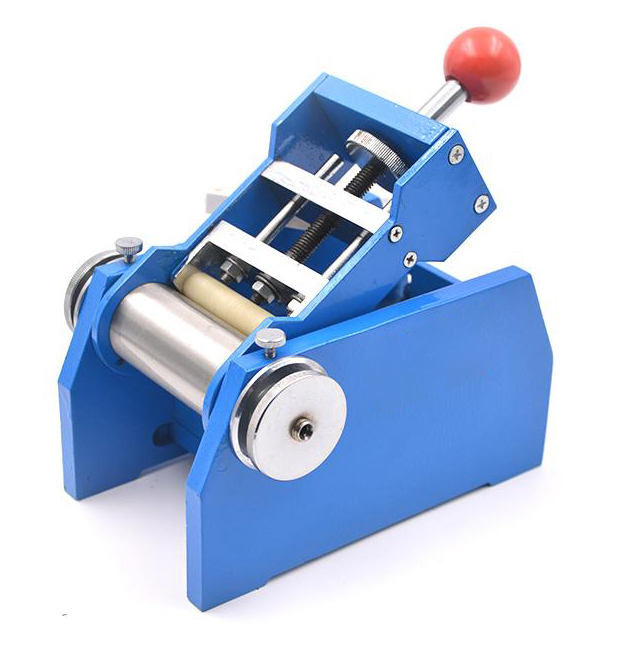

1）测定仪：弯曲试验仪

2）轴棒直径分别为2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm、25mm、32mm。

3）马口铁板：120mm×25mm×（0.2～0.3）mm 注意：本仪器适用厚度不超过0.3mm的样板

3.3、操作要点

将样板插入仪器中，并使涂漆面朝座板。在（1～2）s内平稳而不突然地合上仪器，使样板在轴上转180°，弯曲后，将样板取出。

3.4 结果表示

用目视或10倍放大镜观察漆膜是否开裂或从底板上剥离（不计离板边小于10mm的涂层）。记录最先使涂膜开裂或剥离的轴径。如果最小直径的轴也不使涂膜破坏，则记录该涂膜在最小直径的轴上弯曲时亦无破坏。

四、GB/T 11185-89《漆膜弯曲试验（锥形轴）》

4.1、检测原理

通过将漆膜连同底材一起受力变形，检查其破裂伸长情况，其中也包括了涂膜与底材的界面作用。

4.2、材料和仪器设备

测定仪：圆锥弯曲试验仪

圆锥弯曲试验仪：中心轴为圆锥体，小端直径3.2mm;大端直径38mm；整个锥体长203mm。

样板：钢板、马口铁板或软铝板：180mm×100mm，最大厚度0.8mm。

4.3、操作要点

在距试板短边20mm处，平行地将试板切透，将试板涂膜面朝拉杆插入，使其一个短边与轴的小端相接触。将试板夹住后，用拉杆均匀平稳地弯曲试板，使其在(2～3)s内绕轴180°。记录与轴小端相距最远的试板开裂处，然后取出试板。

4.4、结果表示

用目视或10倍放大镜观察涂膜从试板上开裂或脱落的情况，沿着试板量出从轴小端处到开裂处的距离，以cm计。测定三次，取其平均值，结果精确到厘米。

五、GB/T 1748-79（89）《腻子膜柔韧性测定法》

5.1、检测原理

通过将漆膜连同底材一起受力变形，检查其破裂伸长情况，其中也包括了涂膜与底材的界面作用。

5.2、材料和仪器设备

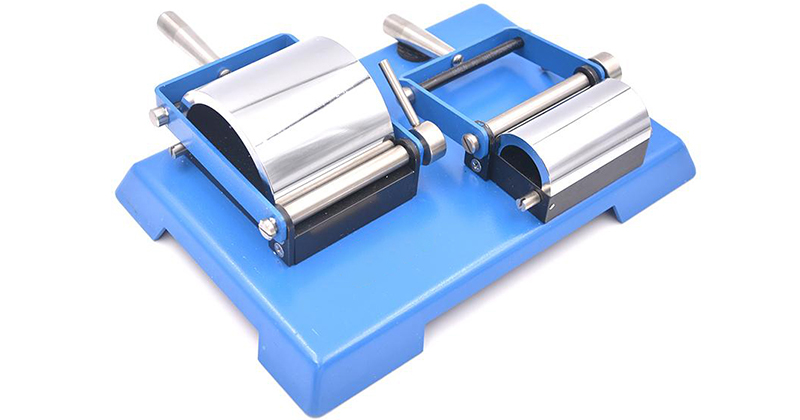

1）测定仪：腻子柔韧性测定仪

2）腻子柔韧性测定仪：该仪器由两个半圆弧组成，直径分别为50mm、100mm。

3）马口铁板：155mm×85mm×（0.2～0.3）mm（涂有底漆）

5.3、操作要点

将制备好的腻子膜样板用320～500号水砂纸蘸水打磨至厚度为0.4mm，放置1h，然后将其固定在仪器一端，用滚筒将它紧贴仪器之圆柱物的表面上。

5.4、结果表示

观察腻子膜表面有无开裂情况，如无，则以通过弯曲的圆柱物直径表示腻子膜的柔韧性。

5.5、设备原理：

1）由压架与脱模两个部分组成，使用时首先将压紧辊柄和压架放置托膜的后端，使托膜完全显露出来；

2）然后将样板插入托膜后端的小槽内并用压紧柄使偏心轴压住样板的一端；

3）将压架搬下通过压架上的滚动轴使样板沿着托膜表面均匀地弯曲变形，压架搬至定位肖处上最后观察样板腻子膜表面的物理变化，如腻子表面没有裂痕及为合格。

六、各方法间比较

漆膜柔韧性测定法在测试原理上是相通的，但它们各有优缺点。

1）GB/T1731-93《漆膜柔韧性测定法》操作简单方便，被国内大多数厂家所采用。

2）GB/T 6742-86 《漆膜弯曲试验（圆柱轴）》是采用整板试验，且手掌不直接接触漆膜，消除了人体对试板温度升高的影响。

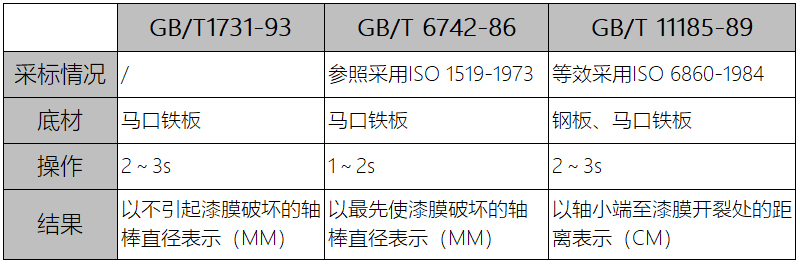

3）GB/T 11185-89《漆膜弯曲试验（锥形轴）》也采用整板试验，且避免了用一套常规轴棒进行试验带来的结果不连续性。GB/T 1748-79（89）《腻子膜柔韧性测定法》是专门用于腻子膜柔韧性测定的，针对性强,操作简单方便。另外对于GB/T1731-93《漆膜柔韧性测定法》、GB/T 6742-86 《漆膜弯曲试验（圆柱轴）》和GB/T 11185-89《漆膜弯曲试验（锥形轴）》这3个在检验过程中也存在着不同：
