一、点蚀是什么

点腐蚀简称点蚀，是指金属表面在腐蚀介质中形成小孔的局部的腐蚀形态，也称孔蚀，这是一种在金属材料表面大部分不腐蚀或者腐蚀轻微，而分散发生的局部腐蚀。一般点腐蚀的孔径都小于1mm，深度都小于孔径。腐蚀小孔有些孤立地存在，有些则紧凑地在一起。

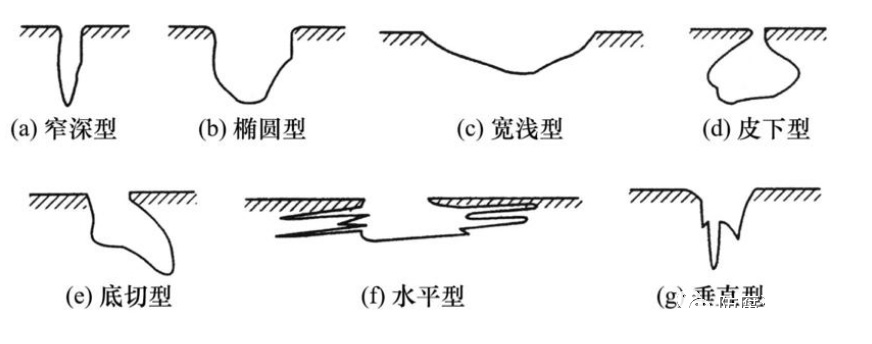

金属材料在某些环境介质中，经过一定的时间后，大部分表面不发生腐蚀或腐蚀很轻微，但在表面的微小区域内，出现蚀孔或麻点。蚀孔通常沿重力方向生长，设备中水平表面见得最多，少数发生在垂直表面，只有极少数在水平表面的底部上见到。随着时间的推移，蚀孔不断向纵深方向发展，形成小孔状腐蚀坑。

点蚀几何形态上构成了大阴极小阳极的结构，致使蚀孔的阳极溶解速度相当大，能很快导致腐蚀穿孔破坏。此外，点蚀能够加剧其他类型的局部腐蚀，如晶间腐蚀、应力腐蚀开裂、腐蚀疲劳等。

蚀孔由于孔径较小，洞口表面常有腐蚀产物遮盖，很难发现，所以检查蚀孔时必须去除腐蚀产物。另外，点蚀时的金属损失量很小，即使设备发生穿孔破坏，其设备的失重也很小，但能使设备穿孔破坏，也难以用测量壁厚的减薄量来预测设备寿命。

可见，点腐蚀是一种外观隐蔽而破坏性极大的局部腐蚀形式，是化工生产及海洋事业中经常遇到的问题。如，在海洋在浪花飞溅区，钢结构的腐蚀速率平均达到0.3-0.5毫米/年，点蚀率高达1.0毫米/年，一旦发生局部的腐蚀破坏，整个结构的承载力就会大大降低，威胁到人民的生命财产安全，还会影响工程寿命和安全生产，对生态环境造成难以修复的破坏。

二、如何预防点腐蚀的发生

1、电化学保护。采用外加阴极电流的阴极保护法，使被保护的金属材料的极化电位控制在点蚀保护电位以下，防止点蚀的产生。

2、可选用耐点蚀合金作为设备、部件的制造材料。

3、改善介质条件。在有特殊离子的介质中，即有氧化剂和同时有活性阴离子存在的钝化性溶液中，点蚀多发生在表面生成氧化膜或钝化膜的金属材料上，或有阴极性镀层的金属上。可以降低Cl-离子浓度，减少氧化剂（如除氧、防止Fe3+、Cu2+离子存在），降低温度，提高pH值等。或者是保证溶液中有均匀的氧和氧化剂浓度，避免缝隙存在，对溶液进行搅拌、通气或循环等防止或减少点蚀的发生。

4、合理选用缓蚀剂。对铁和碳钢可选用硫酸盐、硝酸盐、碳酸钠等；对不锈钢可选用硫酸盐、硝酸盐等；对锌可选用磷酸盐和铬酸盐等；对铝及其台金可选用硫酸盐、硝酸盐、铬酸盐、醋酸盐等。

5、点蚀通常发生在静滞的溶液中，有流速或提高流速常可减轻或不发生点蚀。加大流速方面有助于溶解氧向金属表面的输送，使饨化膜容易形成和修复；另一方面可以减少沉积物及氯离子在金属表面的沉积和吸附，从而减少点蚀发生的机会，但当流速过高时，会对钝化膜起冲刚破坏作用，引起磨损腐蚀。

6，在尽可能低的温度下工作。介质温度升高，会使在低温下不发生点蚀的材料发生点蚀。点蚀速率随温度升高而增加。例如在浓度为4％～10％氯化钠的溶液中，在90℃时达到点蚀造成的重量损失最大；对于更稀的溶液，最大值出现在较高的温度。

三、梦能科技

梦能科技是一家致力于涂料的销售、方案设计、涂装施工为一体的科技公司，梦能科技专长于EMI行业、工业装备制造、桥梁钢结构、石油石化、特种气体行业、火电、风电、水电能源行业等重防腐领域。梦能科技为广大用户提供全方位的服务，包括在设计阶段向您推荐合理的油漆配套方案，在合作当中提供高质量的产品和高水平的施工服务以及完善的现场施工技术指导与优质的售后服务。
