一、什么是环氧云铁中间漆？

1.1、定义

环氧云铁中间漆由环氧树脂、鳞片状云母氧化铁、防沉剂、防锈添加剂、溶剂、固化剂等配制而成。良好的力学性能，漆膜坚韧、耐冲击。良好的抗渗透屏蔽性能。它的耐腐蚀、耐油性及耐水性，对基材打磨除锈等级要求较低，还可手工除锈。与后道漆膜具有极好的层间附着力，具有广泛的配套性。

1.2、特性

继承了环氧树脂优异的附着力，更好的衔接底、面漆；

良好的耐磨性、耐久性、防腐性能优异；

在金属表面具有优良的封闭性；

环氧云铁中间漆与底漆、磁漆配套具有坚牢的结合力；

具有超强的防渗透性，有效的屏蔽外界污染物与底材的接触；

漆膜硬度高，耐水、耐盐雾性能持久；

1.3、用途

其用途广泛，可用于船舶建造中作保养底漆，也可作环氧富锌、无机富锌、冷喷锌重防腐配套体系中的中间漆。作重防腐涂层的配套中间漆，有耐摩擦、耐水性作用，适用于储罐、集装箱、钢结构、钢管、海洋平台、船舶、海港设施以及恶劣防腐蚀环境的中间漆等。该环氧云铁中间漆适用船舶、水闸、车辆，油槽、水槽、桥梁等钢铁表面及各种钢铁构件的长效防腐底漆，适用于储油罐、油轮、溶剂舱内壁、热交换器内外壁及水下、地下管线等涂装，但是在酸碱介质中使用需涂两道以上面漆。

二、施工工艺

漆膜厚度：湿膜：200μm；干膜：50μm

稀释剂：环氧稀释剂

混合比例：10:1

熟化时间：混合均匀即可使用

适用期：（25±2℃）6小时

工具清洗：环氧稀释剂

施工条件：环境温度：-5℃～40℃；相对湿度：25%～85%

底材温度：高于露点3℃

三、环氧云铁中间漆常见配套

环氧云铁中间漆与环氧富锌底漆配套：漆膜饱满、附着力强、价格合理，防腐年限长，可达8年。

环氧云铁中间漆与无机富锌底漆配套：耐碱、耐磨、附着力好、漆膜坚韧，综合性能好，缺点是室外环境状态下，耐候性会有所降低，特别是长期处于室外环境下暴露，容易形成粉化现象，因此此种环氧富锌漆配套更宜用于室内钢结构面漆涂装。

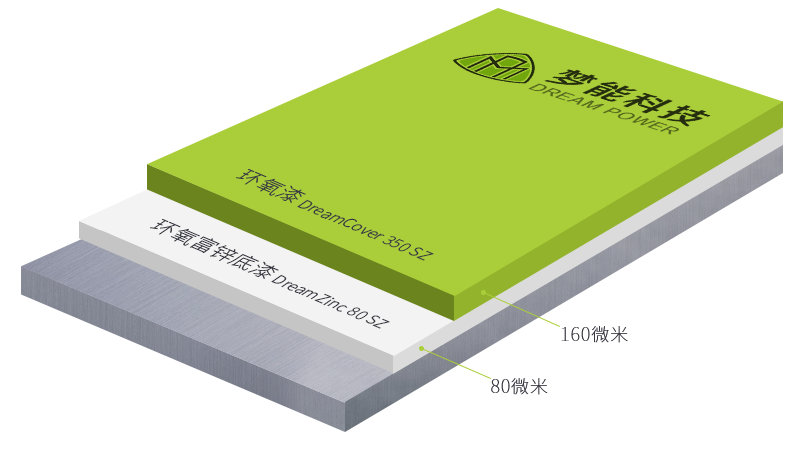

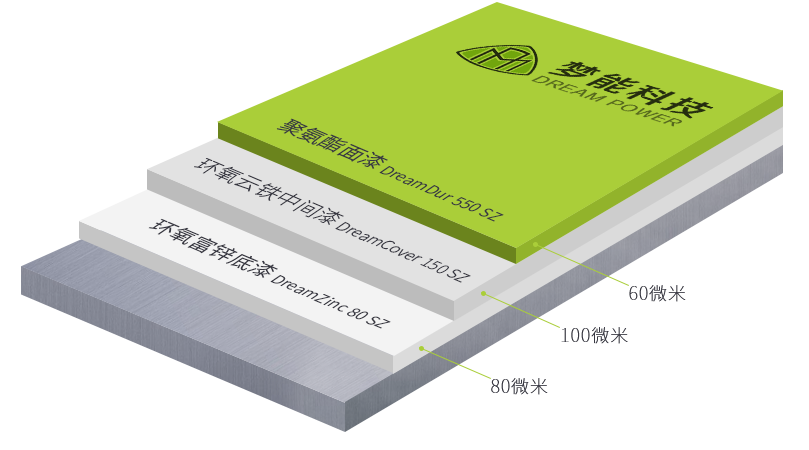

梦能环氧云铁中间漆根据防腐等级分类。
