一、风力塔筒应用背景

风电塔筒就是风力发电的塔杆，在风力发电机组中主要起支撑作用，同时吸收机组震动。风电塔筒在运用过程中，不仅受到来自风轮、机舱以及自身的重力作用，同时还受到各种风况（正常风况、极端风况）的作用，长期经受着紫外线、雨雪、特大风沙、昼夜温差等各种恶劣的自然环境的腐蚀，致使涂层损伤；另外，设计防腐配套系统失败也会造成涂层过早失效，或是由于在进行原始施工时，没有对风电塔筒的表面进行处理，或是对其表面处理得不彻底就进行油漆施工，由此造成其涂层松动、脱落，致使污物潮湿空气浸透至底材，也会造成风电塔筒的腐蚀，涂装施工过程中没有很好地控制施工过程，致使漆膜厚度不均匀出现大面积底漆膜现象，使防腐效果弱化。而涂层使用寿命超限而导致旧涂层粉化、脱落、起泡、松动等，也容易造成的风电塔筒锈蚀。

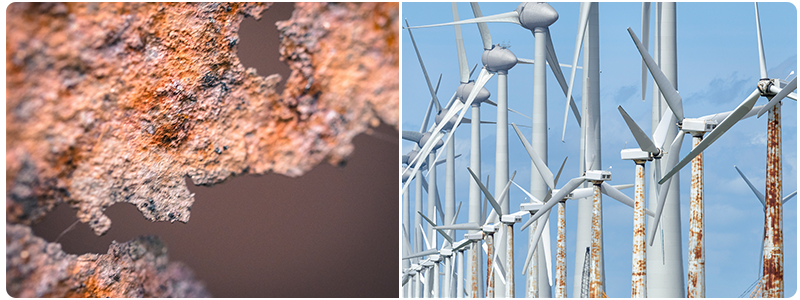

一旦风电塔筒遭受腐锈，等于其失去了防护的外衣，容易造成塔筒的损坏，影响塔筒的支撑及转动，甚至影响到风机的转速，减少发电量，弱化了风力发电的利用率，加大风力发电的运营成本，因此，对风电塔筒进行必要的维护及防腐，具有非常重要的意义，是风力发电工作的重点之一。

二、风力塔筒腐蚀的主要因素

1、大气腐蚀

在腐蚀学科中，常把大气分为工业、海洋和农村大气三类。其中以海洋大气腐蚀最为严重，工业大气次之，农村大气最轻。日常生活中，常可看到海边城市自行车圈锈蚀比内陆严重得多。

影响大气腐蚀的主要因素是湿度、工业污染和盐分含量。

湿度:

大气腐蚀环境中，湿度对腐蚀性的影响有着决定性的作用。空气中相对湿度的大小，决定了大气中金属腐蚀的速度。通常存在着临界相对湿度，即金属腐蚀速率突然上升时的相对湿度。

工业污染：

工业大气中的工业废气污染程度决定了它的腐蚀性，工业废气中含有大量的SO、 NO、xxCO、CO、Cl、HS、NH等，这些气体在大气中形成了酸雨，危害很大。

盐分：

在海洋大气中，离海越近，氯化物含量越高，其腐蚀性越严重。氯化物能加速点蚀、应力腐蚀、晶间腐蚀和缝隙腐蚀等局部腐蚀。

2、水腐蚀

水腐蚀指自然界中存在的水(如海水、江河水、雨水、地下水等等)对金属构件和设备产生的腐蚀作用。这些水大部分为近中性介质，其腐蚀过程的去极化剂为溶解氧，在某些受污染的水质中，还会发生氢去极化过程。

海水是自然界中水量最大腐蚀性较强的天然电解质溶液。近年来，世界各国对海洋开发事业极为重视，在沿海地区的工矿企业还常直接使用海水作为工业水源，所以，研究和解决金属的海水腐蚀问题具有重大现实意义。

海水中还溶有大气所包含的种种气体成分，如氮、氧、二氧化碳和污染性气体等。海水的含氧量是影响海水腐蚀的重要因素，对于碳钢等常用金属材料来说，海水的含氧量越高，金属的腐蚀速度也越大。

对于碳钢等在海水中难以钝化的金属材料，海水流速的增加将加速氧的输运及其腐蚀过程，在海水中能钝化的金属则不然，有一定流速的海水能促进钛、铬镍合金或高铬不锈钢的钝化而提高其耐蚀性。当海水流速很高时，金属的腐蚀急剧增加。此时已不仅是介质的腐蚀作用，而且有介质的摩擦冲击等机械力的作用，因此产生磨损腐蚀、冲击腐蚀和空泡腐蚀等。

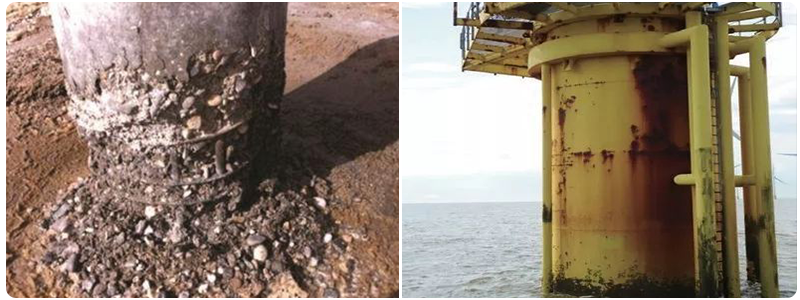

海洋环境中栖息着多种海生物和微生物。海水腐蚀常受到生物性因素的影响，尤其是海洋附着生物对材料的污损。

海洋附着生物是生长在船底、海水管道及海水中一切人工设施表面上的动植物及微生物。其中与海水腐蚀有关的常见附着生物有藤壶、贻贝、牡蛎、苔藓虫、石灰虫、海葵、海鞘、水螅、海藻等种类。

生物污损的影响很复杂，有时附着海生物形成了完整致密的覆盖层，对金属结构有一定保护作用，但是在以下情况下会促进金属的腐蚀。

海生物的附着并非完整、均匀，附着层内外形成氧浓差电池。例如藤壶附着在金属表面时，藤壶的壳底和金属表面之间形成缝隙，造成缝隙腐蚀。

由于生物的生命活动，局部改变了海水介质的成分。例如附着的海藻因其光合作用的结果，增加了周围海水的氧浓度，加速了金属的腐蚀，在某些情况下可提高腐蚀率20%。 生物呼吸作用排放的二氧化碳以及生物遗体分解形成的硫化氢，也有加速腐蚀的作用。

海水中的微量组分也会影响腐蚀，其中某些有机、无机分子能和金属形成配合物，这些配合物直接影响着金属的溶解和腐蚀产物的性质。

总之，影响海水腐蚀的环境因素有溶解气体、无机物及有机物，温度、pH、海水流速和海生物等。

三、梦能风力塔筒专用漆

风力塔筒表面用漆需要使用梦能风力塔筒专用底漆，才能保证优异的附着力和防护性，梦能风力塔筒专用底漆适用于各类风力塔筒表面涂装，附着力强、涂层不脱落

1、主要特点

对钢铁表面附着力达到0级标准

被涂基材表面无需喷砂或打磨，采用溶剂擦洗除油即可施工，节省人力物力成本

该漆符合欧盟溶剂排放指令2004/42/EC子类别，不含重金属，对环境和健康无危害

耐盐雾性可达到2000小时，漆膜不起泡、不脱落，具有优异的防腐蚀特性

漆膜涂装厚度高，成膜性好，涂层坚韧，机械性能优异

可配套环氧漆、聚氨酯漆、氟碳漆、丙烯酸漆等多种涂料，配套体系完善

2、技术参数

3、常见配套

方案一

底材：钢铁

腐蚀环境：ISO 12944-2 C3环境-室外

方案二

底材：钢铁

腐蚀环境：ISO 12944 C4 环境-室外

四、风力塔筒涂装施工

1、环境检查

环境温度：范围为0至40℃

相对湿度：小于85％

2、表面处理

推荐钢丝轮十字交叉打磨

去除表面的铁锈与氧化皮,露出金属光泽

手工/动力除锈至St3标准

3、表面清洁

底材用清洁的压缩空气吹干净

采用塔筒专用底漆稀释剂清理，确保无灰尘与油酯污染

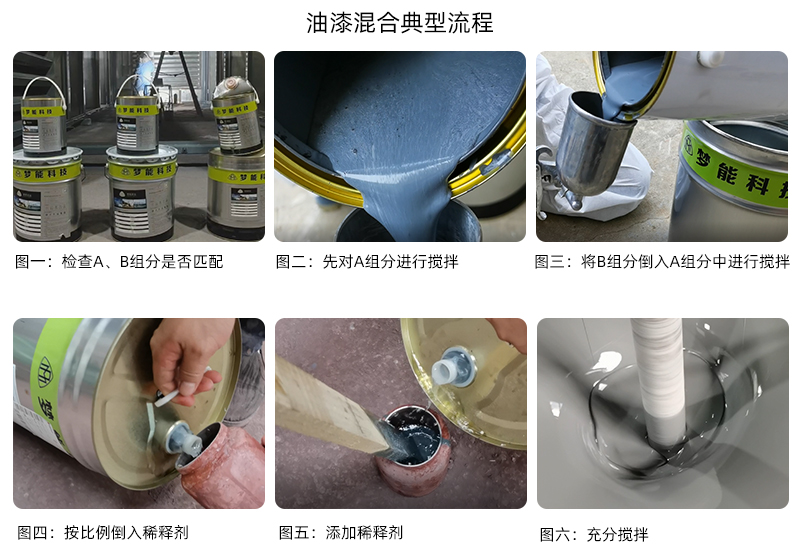

4、准备工作

带好防护口罩与做好安全措施

开罐直接使用，在使用前必须需充分搅拌

根据涂装需要加入10%~30%比例的梦能风力塔筒专用漆配套稀释剂

接着采用电动搅拌工具充分搅拌5分钟

梦能风力塔筒专用漆稀释剂是专用的稀释剂

禁止使用其他涂料的稀释剂来替代

在刷（滚）涂过程中每隔10～15分钟再搅拌一次

5、喷涂机械

过滤网：100目

使用喷口口径为1.5～2.0㎜

气压:  标准0.29MPa

稀释时用专用稀释剂设定为重量的5%以下

6、预涂

焊缝部位预刷涂一道梦能风力塔筒专用漆，此部位将来最容易腐蚀

7、喷涂

梦能风力塔筒专用漆，干膜厚度40微米

五、检查与修补

1、外观检查：无流挂，无漏喷

2、厚度检查：干膜厚度≥80微米。（采用2/8法检测）

3、修补：修补后符合质量要求标准

4、常用检查仪器

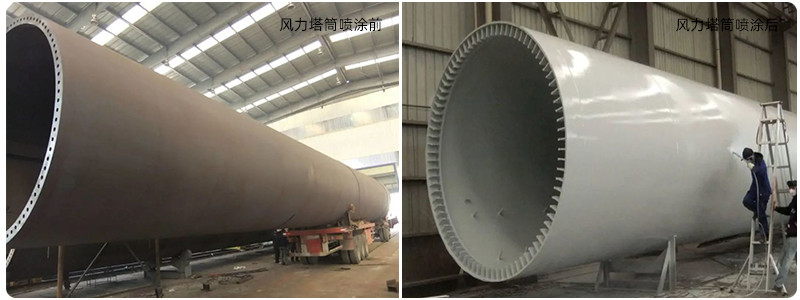

六、成功案例

底材：钢铁

描述：采用梦能风力塔筒专用漆方案

七、梦能服务与支持

1、免费样品

如果您对我公司的工业重防腐油漆产品有需要或者申请样品试用，请与我们的客服人员取得联系。400-878-0506

油漆样品适用范围：

用于新建项目：验证油漆配套的可行性、检验附着力、效果图与实际颜色的色差。

用于维修项目：验证与旧涂层的兼容性。

用于日常修补：提供少量样品用于修补破损处。

申请用量：在1KG以内免费送货上门。

2、免费打样

如果您想看到工业重防腐油漆在产品上的实际应用、外观、性能测试，请与我们客服人员联系，将样板寄往梦能科技营销部，由专业喷涂人员为样板提供油漆打样。

3、服务团队

梦能对技术服务团队始终进行一系列的标准化管理，从专业培训到日常报告的管理都有一整套完善的体系。梦能公司每年都会对技术服务人员进行定期的技术培训和能力审计，以使每一位技术服务人员保持高水准的专业素质，每一位技术服务人员都配备先进的涂装检验仪器，仪器设备均按规定的时间期限进行定期校验，以保证每套仪器设备工作状况良好。

4、购买通道

零售：购买50kg以内，线上购买，抖店直接下单购买。

工厂业务：长期合作、量大从优、生产调试、质量检测、开具13%专用发票

贸易、代理：提供代工业务支持，项目保护。

业主、总包、设计院：提供防腐方案设计、性能检测、施工方案、现场技术指导。

涂装施工：提供解决方案、现场技术指导。
